Este ejemplo ilustra la capacidad de Wireless InSite para proporcionar predicciones de propagación totalmente tridimensionales sobre terrenos irregulares.

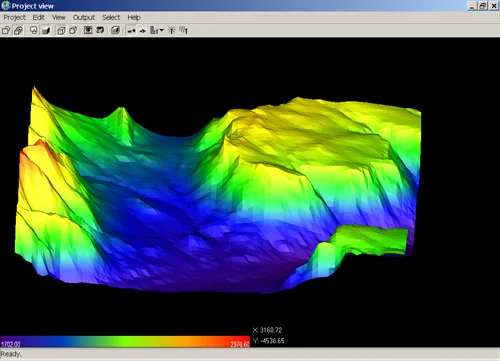

La figura 1 muestra una vista ortográfica en 3D del terreno cercano a Golden, Colorado. El terreno se leyó a partir de los datos digitales del terreno del USGS. La visualización vertical está escalada por un factor de 2 con respecto a las escalas horizontales. El terreno mostrado cubre un área de aproximadamente 3,3 x 4,1 km.
Figura 1

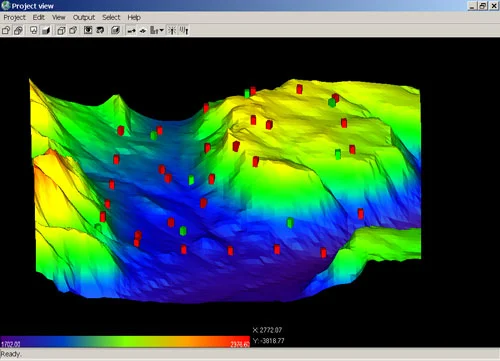

Tras leer los datos del USGS, se utilizó Wireless InSite para localizar varias antenas transmisoras y receptoras en el terreno. Se trata de antenas isotrópicas de polarización vertical situadas a 15 metros por encima del terreno local. Las ubicaciones de las antenas transmisoras se muestran como recuadros verdes y las ubicaciones de las antenas receptoras como recuadros rojos en la figura 2. Utilizando el modelo de rayos 3D completo de Wireless InSite con 1 difracción y hasta 6 reflexiones, y permitiendo que los rayos con amplitudes bajas se incluyan en el cálculo, se realizan cálculos para todas las combinaciones de transmisor/receptor a 1 GHz. Esto llevó varias horas debido al gran número de facetas del terreno.
Figura 2

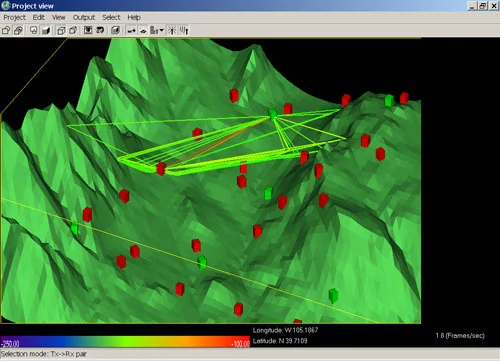

Una vez realizados los cálculos, el usuario puede visualizar los rayos entre cualquier par emisor-receptor. La figura 3 muestra los 30 rayos encontrados entre la antena emisora número 4 y la antena receptora número 3.
En la figura 4 se muestra otra vista de estos rayos después de ampliar la imagen.
Figura 3
Figura 4
Wireless InSite proporciona una variedad de resultados que incluyen la pérdida del trayecto, las magnitudes del campo eléctrico y el retardo del trayecto. En el caso de trayectos largos con múltiples trayectorias, los retardos de los distintos rayos pueden ser de interés. Wireless InSite proporciona la respuesta al impulso para cada par transmisor-receptor mostrando la potencia relativa en cada rayo y el retardo temporal. Para los trayectos de rayos mostrados en las figuras 3 y 4, la respuesta al impulso se muestra en la figura 5 para 1 GHz.
Gráfico 5

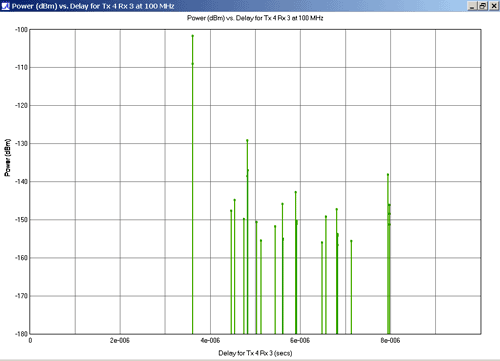

Wireless InSite guarda las trayectorias de los rayos para calcular rápidamente los efectos del cambio de parámetros que no modifican las trayectorias de los rayos. Por ejemplo, realizar un nuevo cálculo para el mismo terreno y las mismas ubicaciones de antena transmisora/receptora pero a 100 MHz en lugar de 1 GHz sólo lleva unos segundos. En la Figura 6 se muestra la respuesta al impulso correspondiente para el mismo par de antenas pero a 100 MHz. Como era de esperar, los rayos multitrayecto con mayores retardos tienen amplitudes relativamente mayores a 100 MHz que a 1 GHz.
Figura 6
