Software de modelado de antenas

Wireless InSite ofrece varias formas de especificar el diagrama de radiación y la polarización de una antena.

Antena_MIMO_WI

El usuario puede elegir entre varios modelos de antena incorporados, diseñar una antena MIMO con el generador de matrices MIMO o importar patrones de antena generados a partir de mediciones o herramientas de diseño de antenas de onda completa como XFdtd de Remcom. Tanto los transmisores como los receptores necesitan antenas con una forma de onda asociada. Se puede especificar la dirección del haz principal y la rotación alrededor del haz principal, así como un factor de ruido, un factor de eficiencia de reflexión y un factor de pérdida de cable. En la ventana de propiedades de las antenas, se puede ver el patrón de ganancia utilizando una forma de onda especificada en polarizaciones vertical, horizontal, circular izquierda y circular derecha, así como la ganancia total.

El software de modelado de antenas Wireless InSite incluye los siguientes modelos incorporados:

  •  Omnidireccional
  • Direccional

  • Isótropo

  • Dipolo corto

  • Dipolo lineal

  • Dipolo de media onda

  • Monopolo ideal

  • Monopolo lineal
  • Modo axial helicoidal

  • Bucles circulares y rectangulares

  • Aperturas circulares y rectangulares

  • Parche microstrip circular y rectangular

  • Bocina piramidal y bocinas sectoriales

  • Reflector parabólico

reflector
helicoidal
media+onda
MIMO1
4x4x4+con+espaciado+no+uniforme
Building+a+16x16+array+with+0.5+m+spacing
MIMO4

MIMO

Wireless InSite MIMO contiene un generador de arrays que permite a los usuarios diseñar un array MIMO de n elementos. Esta herramienta también permite a los usuarios controlar los elementos individuales del array, como la posición, el patrón de antena y la rotación. La antena MIMO ofrece muchos tipos diferentes de patrones analíticos y también puede utilizar patrones importados obtenidos a partir de mediciones o generados por simulaciones de array de alta fidelidad a partir de un solver de onda completa, como Remcom's XFdtd de Remcom.. La importación de XFdtd incluye la posibilidad de importar definiciones completas de arrays MIMO, incluyendo no sólo los diagramas de antena, sino también las posiciones de los elementos, los libros de códigos y los parámetros S multipuerto para capturar los efectos del acoplamiento mutuo.

Importar

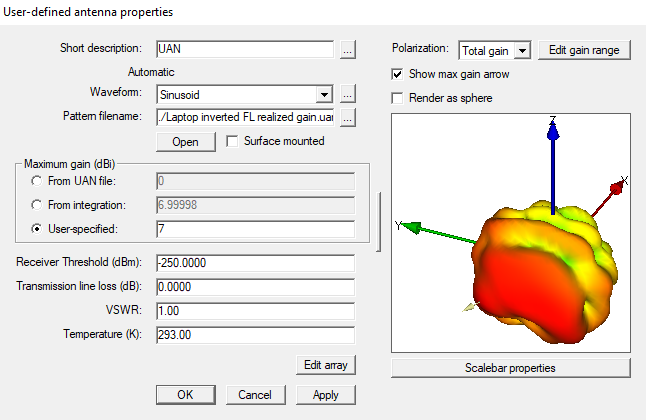

Wireless InSite puede importar datos de patrones de antena de Odyssey, MSI planet y archivos UAN de Remcom, que son compatibles con XFdtd y permiten a los usuarios crear patrones de antena definidos por el usuario. Esto puede incluir patrones específicos de frecuencia y, como se ha descrito anteriormente para sistemas MIMO, una configuración completa de patrones, posiciones de elementos de antena y datos de parámetros S para acoplamiento mutuo.

Tribanda_Antena-1
modelado de antenas

Nota: Póngase en contacto con support@remcom.com para informarse sobre la compatibilidad con otros formatos de archivo.
