Salidas

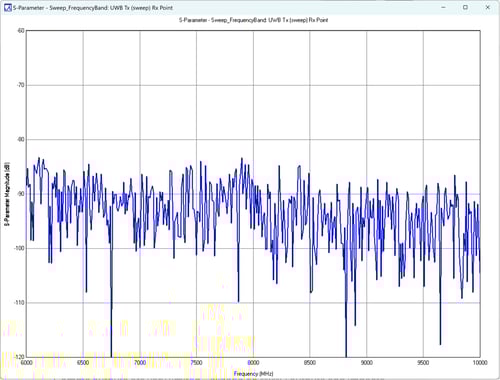

Los usuarios pueden acceder rápidamente a datos como la potencia recibida, los trayectos de propagación y la pérdida de trayecto. Estos archivos ASCII pueden trazarse en la herramienta o procesarse externamente.

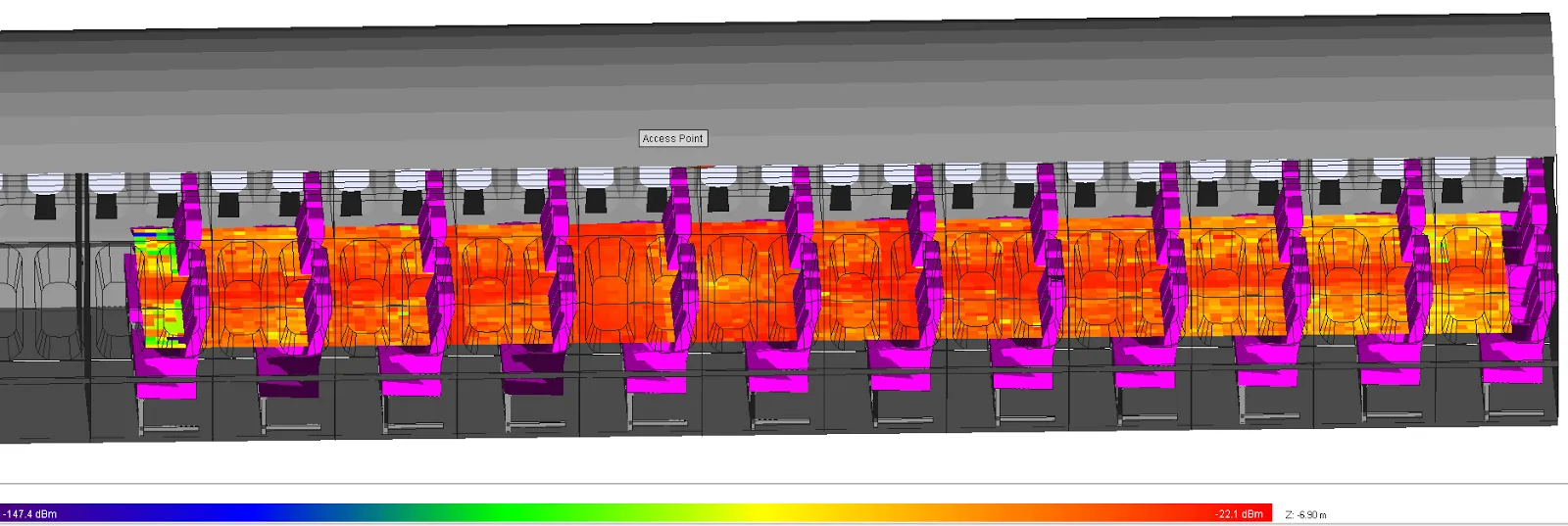

Utilizando las opciones de Wireless InSite para colocar puntos receptores en un escenario, es fácil generar mapas de cobertura en la vista de proyecto del software. Se pueden crear mapas de cobertura para la potencia recibida, la pérdida/ganancia del trayecto, la magnitud del campo E, el tiempo medio de llegada, la dispersión del retardo y muchos otros resultados. La barra de escala ofrece opciones continuas y discretas, así como control sobre el rango de visualización, los valores a mostrar y la opacidad.

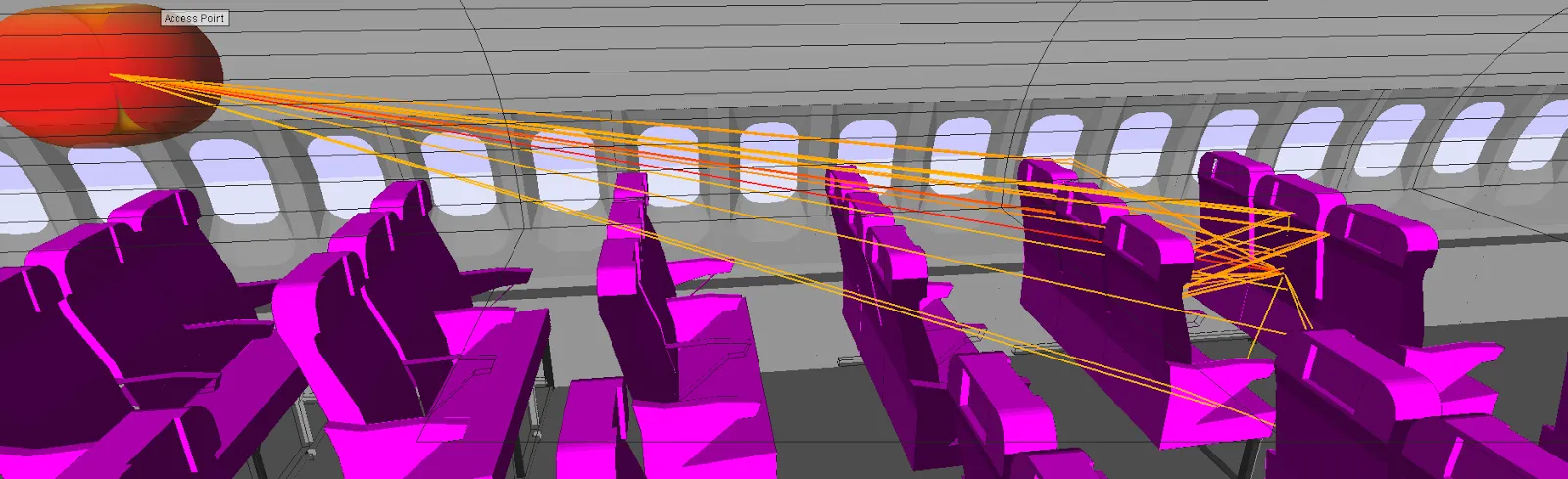

Los modelos de propagación basados en la física son capaces de predecir las trayectorias por las que viaja la energía desde la antena emisora hasta la receptora. Las trayectorias de propagación a través de puertas y ventanas, la reflexión y la transmisión a través de paredes pueden visualizarse fácilmente en la interfaz gráfica.
Wireless InSite escribe y guarda los archivos de salida en formato ASCII para un rápido post-procesamiento. La información de la trayectoria se escribe en una base de datos SQLite junto con las salidas MIMO en archivos CSV.
Una lista de ejemplos de salidas incluye:
- Potencia recibida (también para MIMO)
-
Pérdida de trayectoria
-
Vías de propagación
-
Magnitud y fase del campo E
-
Hora y dirección de llegada
-
Respuesta impulsional compleja (también para MIMO)
-
Diferencial de retraso
-
Ángulo de salida y llegada (también para MIMO)
-
Matriz H (sólo MIMO)
Sistemas de comunicación
Se generan salidas de tasa de bits erróneos (BER) para cada par Tx/Rx del sistema para los protocolos LTE, WiMAX y WiFi. Si hay más de un Tx activo en el sistema, se crea una BER combinada. También se dispone de datos para múltiples transmisores, incluyendo C/I y la base más fuerte al receptor. Todas las predicciones se realizan teniendo en cuenta todos los datos de frecuencia, polarización y diagrama de antena. Una lista de ejemplos de resultados incluye:
-
Rendimiento
-
Relación portadora/interferente
-
Receptores Transmisor más potente
-
Receptores Potencia del transmisor más potente
-
Receptores Potencia total
Exposición máxima admisible (MPE)
El módulo de Exposición Máxima Permisible (MPE) de Wireless InSite ofrece la posibilidad de calcular los valores MPE y compararlos con los umbrales de seguridad definidos por la norma IEEE C95.1-2005. El usuario puede realizar una evaluación de riesgos y mostrar visualmente las cantidades relevantes de MPE, así como su relación con los umbrales de MPE. Esta capacidad permite tanto transmisores fijos como móviles, formas de onda multipulso e incluye la agregación de la exposición a lo largo del tiempo. Actualmente, los resultados del MPE sólo están disponibles en el modelo de propagación X3D.
