Software de simulación de radares para automóviles

Los requisitos de diseño de los sensores de radar para automóviles de 24 GHz y 77 GHz son cada vez más estrictos a medida que los consumidores aumentan la demanda de aplicaciones como la detección de ángulo muerto (BSD) y la asistencia de cambio de carril (LCA). A su vez, los departamentos de ingeniería de proveedores de primer nivel como Aptiv, Veoneer y Continental están avanzando en tecnología para ganar ofertas de fabricantes de equipos originales como BMW, Audi y Chrysler.

La tecnología de simulación también ha avanzado para satisfacer los requisitos de diseño. Remcom ofrece un enfoque integrado desde el diseño de los sensores hasta los escenarios de las pruebas de conducción.

El software de simulación electromagnética en el dominio del tiempo de Remcom, XFdtd, es una herramienta probada que favorece el rápido desarrollo de sensores de radar para automóviles. Mediante la simulación, los ingenieros de RF y de aplicaciones pueden analizar las características de radiación de campo lejano de su antena, minimizando el número de prototipos construidos y probados en laboratorio.

Los ingenieros utilizan XF para diversos aspectos del desarrollo de sensores, entre ellos:

Diseño de la disposición de la estructura de alimentación y los elementos radiantes en una tarjeta de RF multicapa
Determinar un radomo adecuado teniendo en cuenta todas las complejidades de un modelo de sensor completo: placa de RF, radomo, embalaje, conector de datos, carcasa, etc.
Encontrar o solucionar problemas de colocación de un sensor detrás de la fascia

El software de simulación de trazado de rayos de Remcom, WaveFarer, aumenta las pruebas de pista repetibles y los escenarios de conducción. La simulación de los retornos brutos de radar de un conjunto de escenarios permite a los ingenieros obtener información sobre un diseño, colocación o algoritmo de identificación de objetivos sin los gastos generales necesarios para instalar prototipos y realizar mediciones.

La simulación de pruebas de conducción es una potente herramienta que beneficia a ingenieros de diversas disciplinas, como ilustran los siguientes ejemplos:

Los ingenieros de antenas pueden determinar si el diseño de una antena o la estructura de un radomo tienen un impacto positivo en la identificación de objetivos sin necesidad de construir un prototipo y realizar una serie de pruebas en un laboratorio.
Los ingenieros de aplicaciones pueden determinar el efecto de múltiples colocaciones de antenas detrás de un parachoques sin necesidad de completar una serie de pruebas en una pista para cada instalación de colocación.
Los ingenieros de procesamiento de señales pueden generar un conjunto de escenarios de conducción para probar algoritmos de procesamiento de señales en retornos de radar sin procesar, sin la sobrecarga que supone realizar una campaña de medición.

Información adicional

Seminarios en línea

Análisis de radar WaveFarer con dispersión difusa y retrodispersión a través de paredes

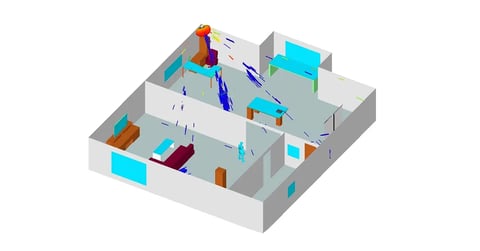

Conozca las nuevas funciones de WaveFarer para aplicaciones de radar en interiores y automoción, incluida la dispersión difusa de superficies rugosas como carreteras y la capacidad de transmisión a través de paredes, ventanas, etc. Remcom demostrará estas y otras nuevas capacidades utilizando un escenario de conducción de muestra, así como un escenario de sensor mmWave en interiores.
Explore Recursos
Ejemplos de aplicación

Lente convexa a 77 GHz

Una lente dieléctrica convexa, diseñada para 77 GHz, se compara con una lente plano-convexa similar utilizando XFdtd.
Explore Recursos
Vídeos

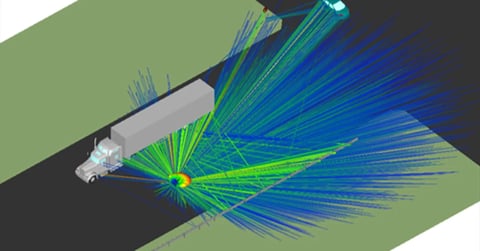

Dispersión difusa en WaveFarer

El modelo de dispersión difusa de WaveFarer aumenta la fidelidad de la simulación al revelar cómo interactúan las trayectorias con las superficies rugosas, lo que provoca un desorden adicional en los retornos del radar.
Explore Recursos

Vídeos

WaveFarer Software de simulación de radares para automóviles

WaveFarer es una herramienta de software única creada específicamente para el diseño y la colocación de sensores de radar para automóviles. Permite a los proveedores de primer nivel probar y refinar virtualmente los resultados en una fase más temprana del proceso de diseño, lo que mejora el rendimiento del sensor instalado.
Explore Recursos
Publicaciones

Método de obtención de imágenes range-doppler basado en FFT-MUSIC para radar FMCW

En este trabajo se propone un método de obtención de imágenes range-Doppler basado en el método FFT-MUSIC para sistemas de radar FMCW.
Explore Recursos

Publicaciones

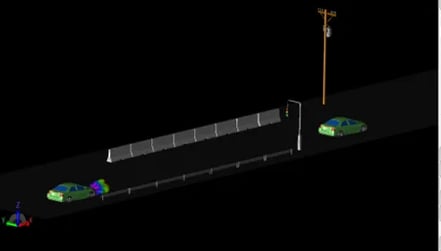

Simulación de escenarios de conducción por radar automático: Aumento del realismo con multitrayectoria, dispersión difusa y microdoppler

Descubra cómo el software de simulación de radar WaveFarer® utiliza el trazado de rayos para simular escenarios de conducción virtuales y predecir los retornos de radar a medida que un sistema se desplaza por un entorno con vehículos, estructuras viales, peatones y otros objetos.
Explore Recursos

Publicaciones

Uso del software de simulación de radares de automoción WaveFarer y Chirp Doppler para evaluar el rendimiento de los radares en escenarios de conducción

Los sistemas avanzados de asistencia al conductor (ADAS) están experimentando importantes innovaciones. Los sensores de radar que funcionan en bandas de ondas milimétricas son una tecnología clave y requieren nuevas herramientas de modelado y simulación para predecir su rendimiento.
Explore Recursos
Folletos

Visión general del software de simulación de radares WaveFarer

WaveFarer® es un simulador de radar de alta fidelidad que tiene en cuenta las trayectorias múltiples y la dispersión de estructuras y vehículos en el entorno inmediato de un sistema de radar, así como los principales efectos atmosféricos y de dispersión para frecuencias de hasta 100 GHz y superiores.
