Diseñador de lentes Rotman®

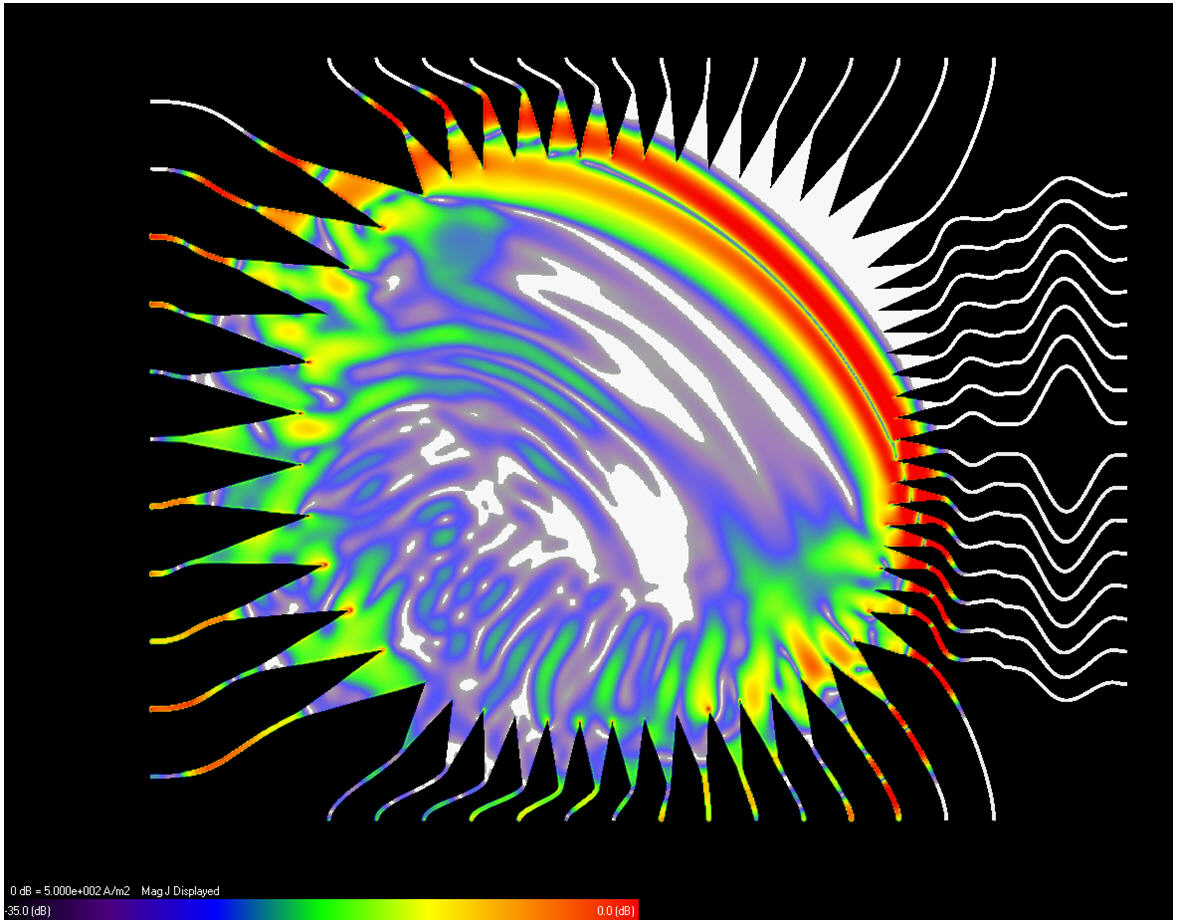

Diseñador de lentes Rotman (RLD) es una herramienta de software para el diseño, la síntesis y el análisis de las lentes Rotman y sus variantes. Se basa en ópticas geométricas combinadas con las clásicas ecuaciones de diseño Rotman Lens. Está diseñado para un rápido desarrollo y análisis de las lentes Rotman, dados varios parámetros de entrada físicos y eléctricos. RLD genera los contornos de lente adecuados, la geometría de la línea de transmisión, la geometría de puerto de absorción (puerto ficticio), proporciona un análisis aproximado del rendimiento y genera archivos de geometría para importarlos en la XFdtd® para su posterior análisis y fabricación.

RLD Features

RLD crea diseños de lentes basados en parámetros de entrada típicos. Se puede mostrar una amplia gama de valores de salida para un diseño determinado. Algunos de los principales parámetros de entrada y salida se enumeran a continuación.



Entradas:

  • Tipo de lente-microtira o estripline

  • Impedancia de las líneas

  • El espaciado de los elementos en la antena

  • Número de elementos (hasta 128)

  • Número de vigas (hasta 128)

  • Ángulo máximo de escaneo

  • Ángulo de focii fuera del eje como una fracción del ángulo de escaneo máximo

  • Ancho de banda y frecuencia central

  • Características eléctricas del material de la lente-constante dieléctrica, tangente de la pérdida, conductividad y espesor del material dieléctrico

  • Las características eléctricas del material absorbente

  • Características físicas de la relación focal-longitud/diámetro de la lente

  • La distribución de aperturas

  • Ángulos de Bengala de Puerto

Salidas:

  • Cálculo del contorno de la lente y de la geometría de la línea de transmisión

  • Las ubicaciones de elementos a lo largo del contorno del objetivo

  • Pérdida de inserción (por puerto de viga)

  • Las distribuciones de amplitud y fase de los puertos de matriz frente a la frecuencia

  • Error de fase de viga a matriz

  • Magnitud y fase de acoplamiento de viga a matriz

  • Magnitud de acoplamiento de viga a matriz de flanco

  • Magnitud de acoplamiento de derrame de viga a matriz

  • Array a la magnitud y fase de acoplamiento del haz

  • Array a la magnitud de acoplamiento de flanco de viga

  • Array a la magnitud del acoplamiento de derrame de haz

  • S-parámetros para todos los puertos

  • La distancia focal sugerida

  • Número de elementos ficticios

  • Ubicación de cargas en elementos ficticios

  • Ubicación del absorbedor si es necesario

  • Dimensiones, volumen

  • Los archivos de formato Gerber pueden ser exportados con software de terceros

  • Los archivos de formato XFdtd se pueden exportar para análisis de ondas completas

  • Exportar a formato SAT

Aprendizaje y documentación

Ejemplos de aplicación

Publicaciones

Videos

Folletos

RLD Overview

RLD Overview



Requisitos del sistema

  • Windows 2000 o XP

  • Red Hat Enterprise Linux 4 o superior

  • resolución mínima de 1024x768

  • tarjeta de vídeo compatible con OpenGL de 64MB o superior
